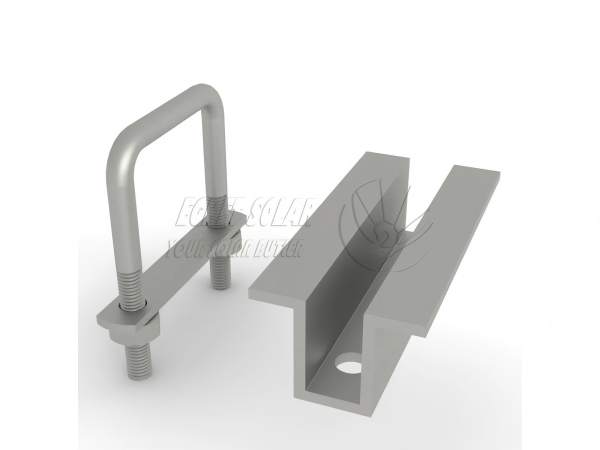

डुअल यू बोल्ट सोलार मिड क्ल्याम्प

एग्रेट डुअल यू बोल्ट सोलार मिड क्ल्याम्प दुई छेउमा रहेको सौर्य फोटोभोल्टिक प्यानलहरू बीचको बीचको स्थितिमा दुबै छेउमा रहेको सौर्य प्यानलहरू ठीक गर्न प्रयोग गरिन्छ। सामान्य सौर मध्य क्ल्याम्प विपरीत रअन्त्य क्ल्याम्प, क्ल्याम्प बडी लामो छ, 80-100mm, फलस्वरूप थप बल वितरण हुन्छ र फोटोभोल्टिक एल्युमिनियम फ्रेमलाई निचोड र स्क्र्याच हुनबाट रोक्नको लागि बफर संरचना बनाउँछ।

उत्पादनको मानक लम्बाइले 80-100mm कभर गर्दछ, र अन्य अनुकूलन लम्बाइहरू स्वीकार गरिन्छ। यो बजारमा मुख्यधारा 30/35/40mm फोटोभोल्टिक मोड्युल मोटाई संग उपयुक्त छ; यू-आकारको उचाइ वर्ग इस्पात मुख्य बीमहरूको विभिन्न विशिष्टताहरू मिलाउन अनुकूलित गर्न सकिन्छ।

उत्पादन मापदण्डहरू

अनुकूलन निर्देशनहरू

एल्युमिनियम क्ल्याम्प लम्बाइ विकल्प: 80mm देखि 120mm

उपयुक्त PV प्यानल फ्रेम उचाइ: 30 देखि 40mm

U-बोल्ट खोल्ने चौडाइ (आयताकार ट्यूब मुख्य बीमहरूका लागि उपयुक्त): 40/60/80/100mm, 40×60, 50×80, 50×100, आदिका लागि उपयुक्त। आयताकार कोष्ठकहरू

U बोल्ट PV फास्टनर व्यास: सामान्यतया M8 र M6

यदि कोष्ठक रेल राउन्ड ट्यूब हो, U-आकारको गोलाकार बोल्ट प्रयोग गर्न सक्छ; यदि यू-आकारको स्टील प्रयोग गरिन्छ, प्रयोग गर्न सकिन्छप्लास्टिक नट संग सौर मध्य क्ल्याम्प .

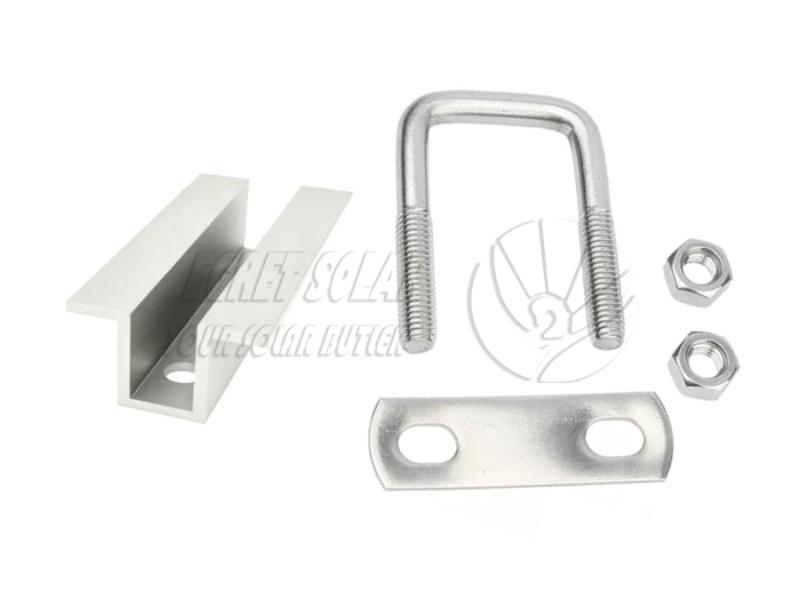

समावेश अवयवहरू

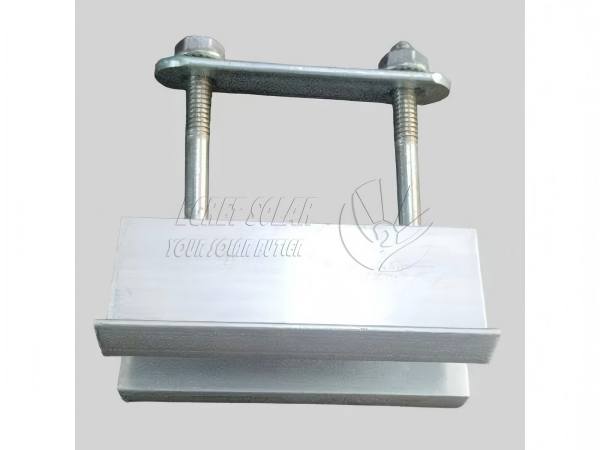

यू-बोल्ट pv क्ल्याम्पको पूर्ण सेट सेटको रूपमा पठाइन्छ, सामानहरूको छुट्टै खरिद आवश्यक पर्दैन। पूरा सेट निम्न समावेश छन्:

1. एल्युमिनियम मिड क्ल्याम्प *1

(Al6005-T5 एल्युमिनियम मिश्र धातु extruded प्रोफाइल, anodized सतह

2. एल्युमिनियम लामो प्लेट*1

(एउटै सामग्रीको एल्युमिनियम क्ल्याम्प)

3.U-बोल्ट *1:

(Q235 स्टील हट-डिप गैल्भेनाइज्ड, अभिन्न झुकाव, रस्ट-प्रूफ र मौसम-प्रतिरोधी)

4. फ्ल्याट धुने *2

(हट-डिप गैल्भेनाइज्ड स्ट्यान्डर्ड फास्टनर, एन्टि-लूजिङ र एन्टी-स्लिप)

5.Flange नट वा बाह्य हेक्स नट *2

यू सोलर मिड क्ल्याम्पका विशेषताहरू

सन्तुलित तनाव वितरण, प्यानल स्लिपेज रोक्न

एल्युमिनियम क्ल्याम्प र सौर प्यानल फ्रेम र रेल बीचको ठूलो संयुक्त क्षेत्रले सामान्य मध्य क्ल्याम्पको तुलनामा तनाव वितरण सुनिश्चित गर्दछ, बलियो हावा र तापमान उतार-चढ़ाव अन्तर्गत प्यानल विस्थापन रोक्न।

दीर्घकालीन बाहिरी जंग प्रतिरोध

डबल लेयर सौर्य माउन्ट क्ल्याम्पले पराबैंगनी किरणहरू, वर्षा, र एसिड/क्षारको क्षरणलाई प्रतिरोध गर्दछ; U-बोल्टहरू हट-डिप ग्याल्भेनाइज्ड हुन्छन्, जसले गर्दा उच्च नुन-स्प्रे तटीय क्षेत्रहरू र वर्षा हुने दक्षिणी क्षेत्रहरूमा पनि 15 वर्षसम्म खिया-रहित सञ्चालन सुनिश्चित गर्दछ, विभिन्न कठोर बाहिरी वातावरणका लागि उपयुक्त।

उत्कृष्ट बिक्री पछि सेवा

हाम्रा उत्पादनहरूले उच्च-गुणस्तरको स्टिल आधार सामग्रीहरू प्रयोग गर्छन् र 65µm ग्याल्भेनाइज्ड तह छ, जसले 25-वर्षको सेवा जीवन र 12-वर्षको वारेन्टी प्रदान गर्दछ।

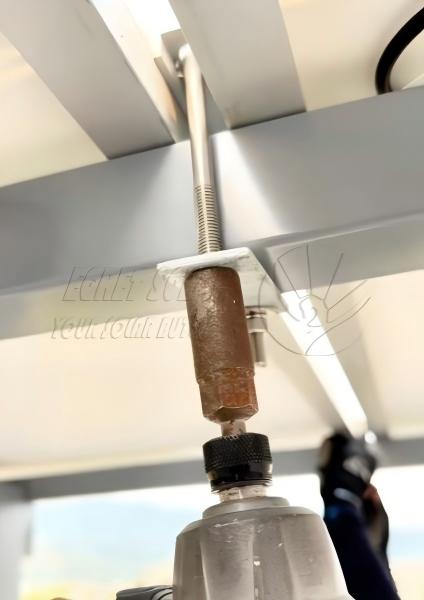

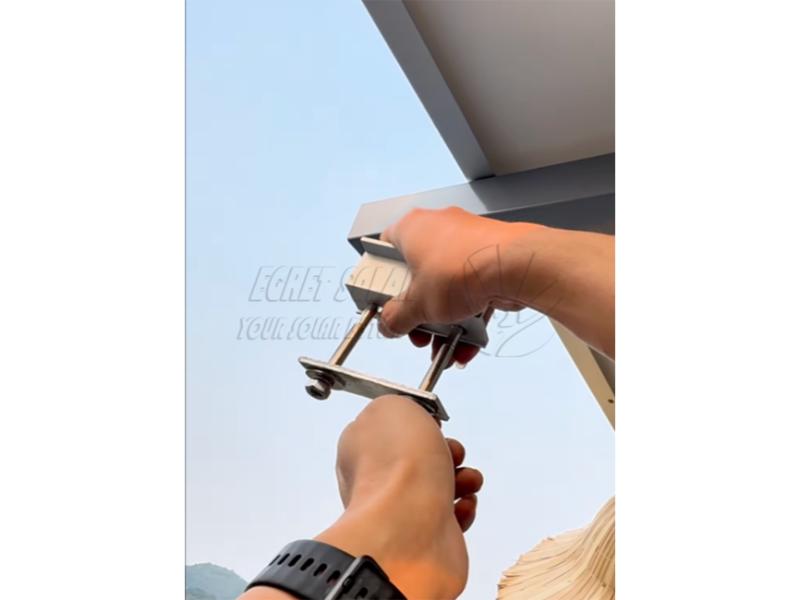

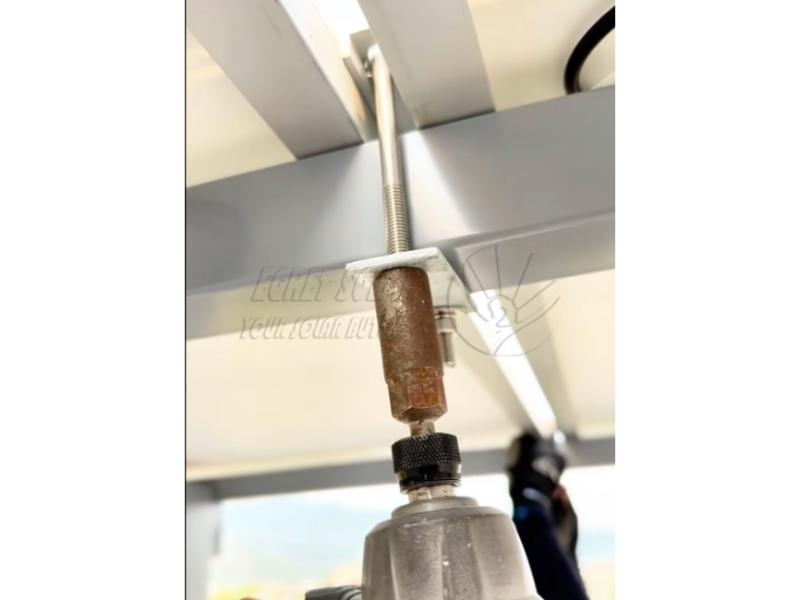

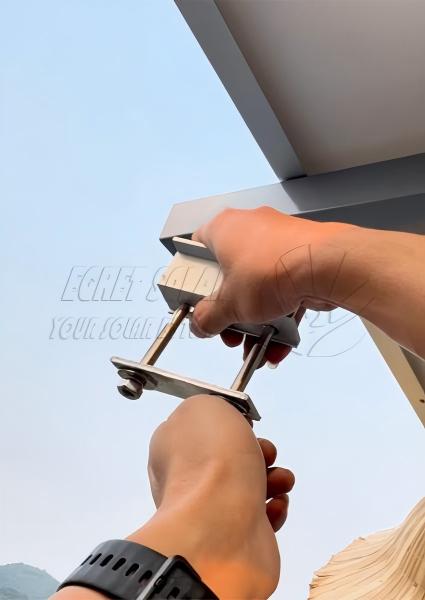

                                                                   मौरिसस ग्राहक द्वारा प्रदान गरिएको स्थापना तस्वीर

FAQ

Q1। कुन वर्ग ट्यूब बीममा U-बोल्ट लक गर्न सकिन्छ?

A1। मानक U-बोल्टहरू आयताकार जस्ती/ZAM स्टील स्क्वायर बीमहरू फिट हुन्छन्। यदि तपाइँको कोष्ठकले विशेष चौडाइ/मोटाई बीमहरू प्रयोग गर्दछ भने, हामी तपाइँको रेखाचित्र अनुसार U-बोल्ट उचाइ र खुल्ने चौडाइलाई अनुकूलित गर्न सक्छौं।

Q2। के यो क्ल्याम्प समुद्र नजिकै उच्च नुन-स्प्रे क्षेत्रहरूमा प्रयोग गर्न सकिन्छ?

A2: हो। सौर यू मध्य क्ल्याम्प UV-प्रतिरोधी र एसिड वर्षा-प्रतिरोधी छ; हट-डिप गैल्भेनाइज्ड फास्टनरहरूले 500-घण्टा नुन स्प्रे परीक्षण पास गर्छन्। टापुहरू जस्ता अत्यधिक संक्षारक वातावरणहरूको लागि, जस्ता-एल्युमिनियम-म्याग्नेसियम बोल्टलाई २० वर्ष भन्दा बढीको बाहिरी सेवा जीवनको साथ अपग्रेड गर्न सकिन्छ।

Q3: यदि स्थापना वातावरण कठोर छ भने, कुनै सिफारिस गरिएको ग्राउन्ड प्रणालीहरू छन् जुन यो मध्य क्ल्याम्पमा अनुकूलित गर्न सकिन्छ?

A: हामी युरोपमा भारी हिउँ र हावा भएको क्षेत्रहरूको लागि उपयुक्त उच्च शक्ति जाम स्क्वायर ट्यूब प्रणाली प्रयोग गर्न सिफारिस गर्छौं। कुनै वेल्डिङ आवश्यक पर्दैन, जडान र फिक्सेसन सीधा बोल्टको साथ गरिन्छ, स्थापना सुविधाजनक बनाइन्छ।
