फोटोभोल्टिक टाइल छत माउन्टिंग किट

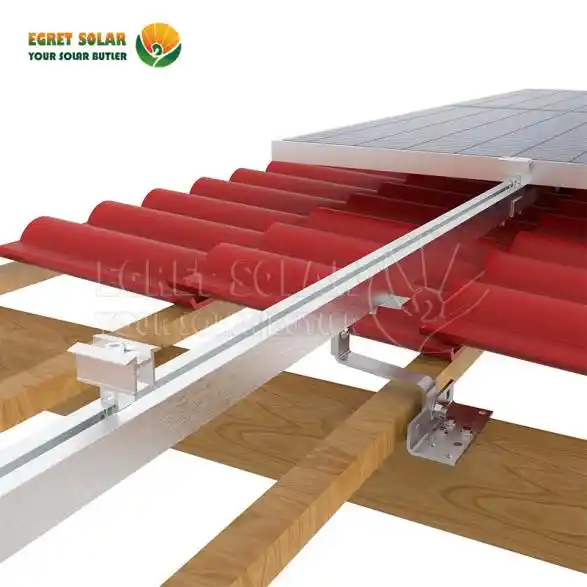

फोटोभोल्टिक टाइल रूफ माउन्टिङ किट एक पूर्ण फोटोभोल्टिक माउन्टिङ प्रणाली हो, Xiamen Egret Solar New Energy Technology Co., Ltd द्वारा सिरेमिक टाइल (माटोको टाइल) छानामा सुरक्षित र स्थिर रूपमा सौर्य प्यानलहरू स्थापना गर्नको लागि आपूर्ति गरिएको हो। यो संरचनात्मक प्रणालीले छत हुक, एल्युमिनियम रेल, र द्रुत क्ल्याम्प डिजाइन प्रयोग गर्दछ। यो छत purlins मा माउन्ट द्वारा द्वारासमायोज्य स्टेनलेस स्टील छत हुक, त्यसपछि एल्युमिनियम मिश्र धातु रेलहरूमा PV प्यानलहरू बोक्छ, अन्तमा, तिनीहरूलाई दृढतापूर्वक सुरक्षित गर्न मध्य र अन्त्य क्ल्याम्प प्रयोग गरेर। सम्पूर्ण प्रणालीले एक साधारण संरचना र सुव्यवस्थित कम्पोनेन्टहरू समेट्छ, जसले स्थापना र संरचनात्मक स्थिरता दुवै प्रदान गर्दछ।

निर्दिष्टीकरण

कम्पोनेन्ट

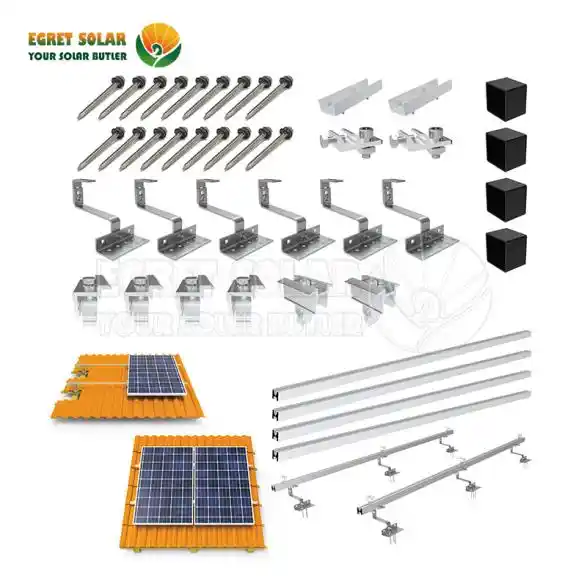

Egret Solar को 2x PV माउन्टिङ सिस्टम सेट, छतमा दुईवटा सौर्य प्यानल स्थापनाको लागि डिजाइन गरिएको, निम्न अवयवहरू समावेश छन्।

1. चार टुक्राएल्युमिनियम सौर रेल 40x40mm। एनोडाइज्ड सतहको साथ उच्च-शक्ति AL6005-T5 एल्युमिनियम मिश्र धातुले बनेको छ, सतह अक्साइड फिल्म मोटाई 10 μm संग, यसले उत्कृष्ट जंग प्रतिरोध र हल्का गुणहरू प्रदान गर्दछ। फोटोभोल्टिक मोड्युलहरूलाई समर्थन गर्न रेलहरू नट मार्फत हुकहरूमा सुरक्षित छन्। अद्वितीय क्रस-सेक्शनल डिजाइनले नटहरूलाई रेलको माथि वा शीर्षमा कुनै पनि स्थानबाट संलग्न हुन अनुमति दिन्छ। जसले स्थापनालाई लचिलो र सुविधाजनक बनाउँछ।

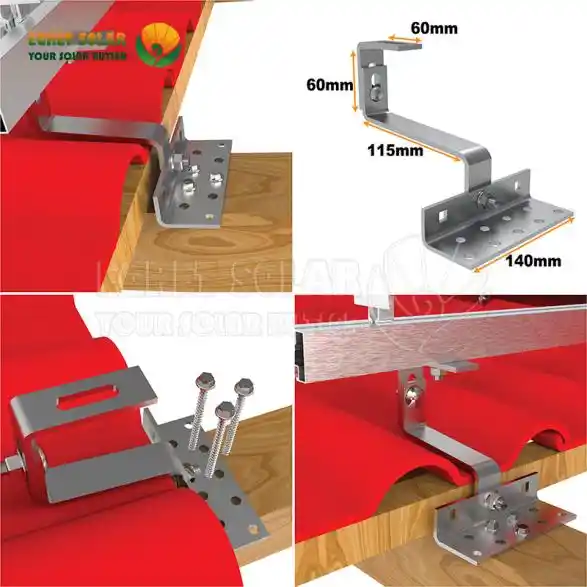

2. छ टुक्रा समायोज्य छत हुक। SUS304 स्टेनलेस स्टीलले बनेको, तिनीहरूले उच्च शक्ति र जंग प्रतिरोध प्रदान गर्दछ। हुकहरू सेल्फ-ट्यापिङ स्क्रूद्वारा छतको बीमहरूमा फिक्स गरिन्छ। समायोज्य हुकहरूले दुबै तेर्सो र ठाडो समायोजनलाई समर्थन गर्दछ, लचिलो रूपमा विभिन्न टाइल प्रकारहरू र छतको असमानतामा अनुकूलन गर्न।

3. 2 पीसी रेल कनेक्टरहरू। रेल कनेक्टरहरू व्यापक रूपमा दुई रेलहरू जडान गर्न प्रयोग गरिन्छ। यसले एल्युमिनियम रेलको लम्बाइ विस्तार गर्न सक्छ। अनुकूलन स्वीकार गर्नुहोस्।

4. 4 pcs द्रुत अन्त clamps। फोटोभोल्टिक मोड्युलको बाहिरी किनारामा स्थापित, यो 30-40 मिमी मोटाई फ्रेम गरिएको फोटोभोल्टिक मोड्युलहरूको लागि उपयुक्त छ।

5.2 पीसी द्रुत मध्य क्ल्याम्पहरू। दुई फोटोभोल्टिक मोड्युलहरू बीच माउन्ट गरिएको, कम्प्याक्ट डिजाइनले प्रभावकारी रूपमा लोडहरू स्थानान्तरण गर्दछ र एकसमान मोड्युल स्पेसिङ कायम राख्छ।

6.2 pcs ग्राउन्डिङ लगहरू। यो सौर्य माउन्टिङ प्रणालीको विद्युतीय ग्राउन्डिङ जडानहरूको लागि प्रयोग गरिन्छ। यसले सम्पूर्ण फोटोभोल्टिक प्रणालीको बिजुली संरक्षण ग्राउन्डिङ सुरक्षा सुनिश्चित गर्दछ।

7. चार पीसी अन्त टोपी

रेलको दुबै छेउमा स्थापित, यी अन्तिम टोपीहरूले डस्टप्रूफ, वाटरप्रूफ, र सुरक्षात्मक कार्यहरू प्रदान गर्दछ। तिनीहरूले विदेशी वस्तुहरूलाई रेलमा प्रवेश गर्नबाट रोक्छन्। यसरी प्रणालीको आयु विस्तार गर्दछ।

आवेदन

टाइल रूफ फिक्सिङ किट आवासीय टाइल छत फोटोभोल्टिक प्रणाली स्थापना र साना व्यावसायिक भवन टाइल छत फोटोभोल्टिक परियोजनाहरूमा दुई सौर फोटोभोल्टिक प्यानलहरू स्थापना र सुरक्षित गर्नका लागि हो।

फाइदाहरू

1. सजिलो र छिटो स्थापना

टाइल गरिएको/स्लेट/पिच्ड रूफ माउन्ट किट २ सोलार PV प्यानलमा केही कम्पोनेन्टहरू मात्र हुन्छन्, जस्तै रूफ हुक, सोलार रेल, र क्ल्याम्पहरू र यस्तै। अद्वितीय रेल क्रस-सेक्शन डिजाइनले क्ल्याम्पहरूलाई कुनै पनि स्थानबाट संलग्न गर्न अनुमति दिन्छ। यसले स्थापना दक्षतामा उल्लेखनीय रूपमा सुधार गर्छ।

२. छानाको सुरक्षा गर्छ र टाइलको क्षतिलाई रोक्छ

टाइलहरूमा कुनै ड्रिलिंग वा वेल्डिङ आवश्यक पर्दैन। यसले प्रभावकारी रूपमा छतको टाइलहरूको अखण्डता र वाटरप्रूफिङको सुरक्षा गर्छ।

3. उच्च गुणस्तरीय सामग्री, टिकाउ र लामो समय सम्म चल्ने

AL6005-T5 एल्युमिनियम मिश्र धातु र SUS304 बाट बनेको, यसले उच्च शक्ति, उत्कृष्ट जंग प्रतिरोध, रस्ट प्रतिरोध प्रदान गर्दछ। सम्पूर्ण प्रणालीको आयु 25 वर्ष सम्म हुन सक्छ।

4. दुई-तरिका समायोजन, उच्च अनुकूलन क्षमता

समायोज्य हुकहरूले तेर्सो र ठाडो समायोजन दुवैमा समायोजन गर्न सक्छ,

5. पूरा किट, एक-चरण समाधान। यो किटमा दुई सौर प्यानलहरू स्थापना गर्न आवश्यक सबै सामानहरू समावेश छन्। कुनै पनि अतिरिक्त सामानहरू किन्न आवश्यक पर्दैन। स्थापना बक्स बाहिर तयार छ।

FAQ

Q1। के म PV कोष्ठक टाइल छत सेट 2 मोड्युलहरूको नि: शुल्क नमूना प्राप्त गर्न सक्छु?

A1। हो, अवश्य पनि .सामान्यतया ,Egret Solar ले नि:शुल्क नमूना प्रदान गर्दछ .तर भाडा संकलन गरिन्छ।

Q2। Egret सौर माउन्टिंग कोष्ठक को लागि वितरण समय के हो, सौर carport जस्तै?

A2। 10-25 दिन जम्मा प्राप्त पछि। यो आदेश मात्रा मा निर्भर गर्दछ।

Q3। तपाईंसँग कस्तो प्रमाणीकरण छ?

A3। हामीसँग सीई, एसजीएस र आईएसओ प्रमाणीकरण छ।

Q4। प्याकिङ बाटो के हो?

A4। प्यालेटहरूसँग कार्टन

Q5। भुक्तानी सर्तहरू के हो?

A5। सामान्यतया T/T30% निक्षेप, T/T 70% ब्यालेन्स ढुवानी अघि।
